Z80ボードのクロックソース

使うZ80は4MHz品なので折角ですから4MHzを入れてあげたいのですが、どうも丁度4MHｚの水晶発振器というのは（最近？）手に入らないようなので（1MHzとか8MHzとかはある）、いろいろ考えて見ることにします。

1. セラロック
   セラロックは繋いだだけではダメで、インバータで発振させてやらないといけないのでした。
   （PICとかは繋ぐだけで大丈夫になっていますが、これはPICの中にインバータが内蔵されているからなのですね）
2. 8MHzの水晶発振器を使う
   フリップフロップで2分周して4MHzにすることになります。

まあ、やっぱり2が簡単でしょうか。

とりあえず、セラロックと水晶発振器の波形比較をしてみました。

まずはセラロックの方。周波数は正しく出ていますが、波形は微妙な感じです。

インバータは74HCU04を使っています。

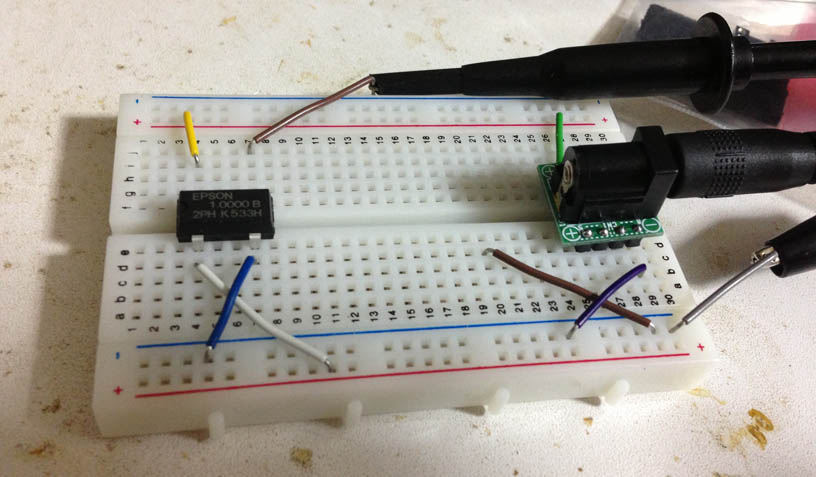

こちらは水晶発振器。さすがに繋ぐだけで綺麗な波形です（1MHz）。
